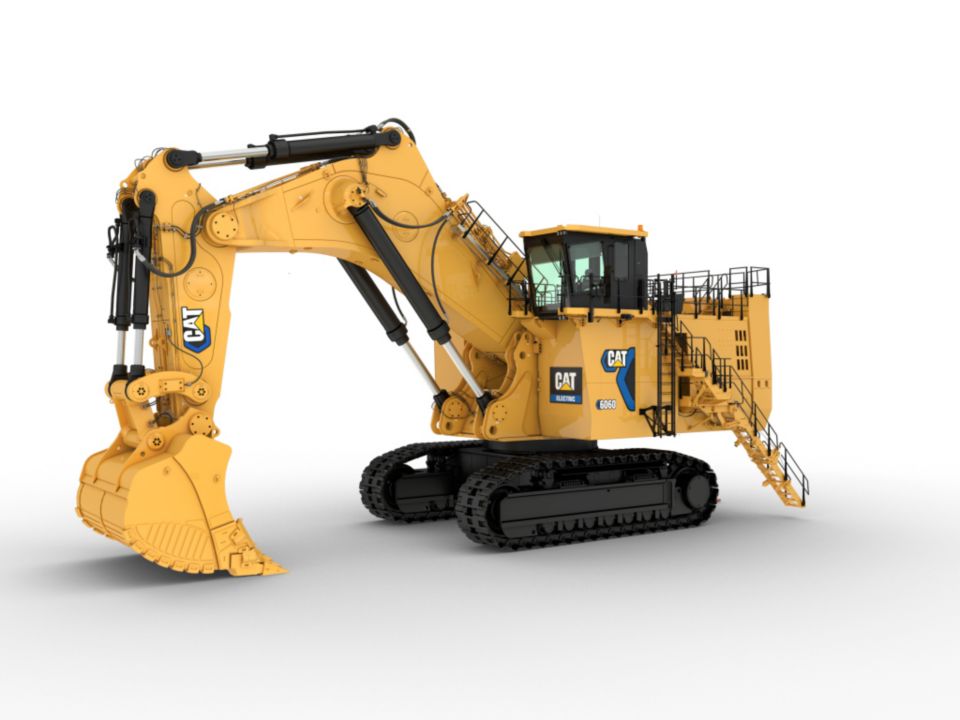

6060 électrique
Pelles minières hydrauliques
6060 électrique
Pelles minières hydrauliques
L'efficacité démontrée dans tous les types d'application minière à ciel ouvert à travers le monde atteste de la longue durée de vie des pelles chargeuses hydrauliques Cat®. Nos équipements sont conçus pour faire face aux environnements d'excavation les plus difficiles et aux conditions les plus exigeantes dans le but de permettre à nos clients d'atteindre une productivité maximale. En d'autres termes, les pelles chargeuses hydrauliques Cat sont conçues pour durer.
Cette machine est couverte par une Entente de valeur pour les clients, vous offrant une tranquillité d’esprit totale.
Toromont Accélération+, offert exclusivement avec une entente de valeur client Cat®, assure la continuité de vos opérations grâce à la livraison garantie des pièces le lendemain, aux réparations en deux jours et à un service adapté à votre horaire. En plus de l’engagement de service Cat, Toromont Accélération+ vous donne un accès rapide aux pièces, un service prioritaire, des mises à jour concernant les réparations en temps réel et un soutien simplifié garantie, pour vous permettre de reprendre le travail plus rapidement, en toute tranquillité d’esprit.
Apprendre encore plus
Réserver une démo
Découvrir mes offres
Spécifications techniques
Cabine du conducteur
-
Hauteur du regard - Approximative24.91 7.6
-
Dimensions internes de la cabine - Longueur7.33 2230 mm
-
Dimensions internes de la cabine - Largeur5.33 1625 mm
-
Dimensions internes de la cabine - Hauteur6.75 2070 mm
-
Composants (5)Protection du conducteur (protection supérieure) (ISO 10262:1998 Niveau II)
Capacité standard du godet
-
Pelle butte (à refus2:1)44.5 34 m³
-
Pelle rétro (à refus1:1)44.5 34 m³
Circuit de tourelle
-
Réducteur d'orientation4 transmissions à trains planétaires compactes avec moteurs à pistons axiaux
-
Freins de stationnementFrein multidisque humide, à ressort/à détente hydraulique
-
Vitesse d'orientation maximale3.8 3.8
-
Couronne de tourelleRoulement à rouleaux à trois cages avec engrenage interne étanche
-
Caractéristiques (1)Circuit d'orientation à boucle fermée avec commande de couple
Circuit hydraulique
-
Pompes principales8 pompes à pistons axiaux à débit variable
-
Pompes principales - Pression maximale - Équipement4640 psi 320 bar
-
Pompes principales - Pression maximale - Translation5220 psi 360 bar
-
Pompe de tourelle4pompes à plateau pilote réversibles
-
Pompe d'orientation - Pression maximale - Orientation5076 psi 350 bar
Contenances pour l'entretien
-
Réservoir hydraulique1876 gal (US) 7100 l
-
Circuit hydraulique – Réservoir compris2483 gal (US) 9400 l
Équipement de pelle rétro (BH) - Forces d'excavation
-
Force d'excavation du bras – ISO295740 lb 1316 kN
-
Force d'excavation du godet – ISO274840 lb 1223 kN
Équipement de pelle rétro (BH) - Plage de travail
-
Hauteur d'excavation maximale52.83 16.1
-
Portée d'excavation maximale62.33 19 m
-
Profondeur d'excavation maximale29.17 8.9
Forces d'excavation
-
Force de pénétration maximale494410 lb 2200 kN
-
Force d'arrachage maximale388780 lb 1730 kN
Moteurs électriques
-
Type2 x moteurs à induction à cage d'écureuil
-
Courant nominal IN6,0 kV / 235 A
-
Fréquence50 Hz / 60 Hz
-
Vitesse1 500 min-1/50Hz
-
Courant de démarrage maximal6,0 kV / 480 A
Plages de fonctionnement
-
Hauteur d'excavation maximale51.17 15.6
-
Portée d'excavation maximale54.17 16.5
-
Profondeur d'excavation maximale9.17 2.8
Poids en ordre de marche
-
NotaLes poids en ordre de marche comprennent: la machine de base, l'équipement avant, des patins de chaîne standard, des godets roche standard, le plein de carburant et de lubrifiant.
-
Patins de chaîne standard – Pelle butte55 in 1400 mm
-
Poids en ordre de marche – Pelle butte1278430 lb 580000 kg
-
Pression au sol – Pelle butte37.3 25.7
-
Charge utile – Pelle butte134482 lb 61000 lb
-
Patins de chaîne standard – Pelle rétro55 in 1400 mm
-
Poids en ordre de marche – Pelle rétro1278430 lb 581700 kg
-
Pression au sol – Pelle rétro37.4 25.8
-
Charge utile – Pelle rétro143300 lb 65000 kg
Refroidisseur d'huile hydraulique
-
Débit d'huile des pompes de refroidissement4 x 488 L/min (4 x 129 gal/min)
-
Composants4ventilateurs de refroidissement
-
Diamètre - Ventilateur46 in 1170 mm
-
Caractéristiques (2)La vitesse du ventilateur et le débit d'huile vers les refroidisseurs sont obtenus via la commande thermostatique.
-
Caractéristiques (1)Le circuit de refroidissement est entièrement indépendant de tous les circuits principaux, c'est-à-dire que la capacité de refroidissement est contrôlée lorsque le moteur est en marche.
Système électrique basse tension
-
Tension du système de commande24 V 24 V
-
Installation des batteries en série2 × 210 Ah – 12 V chacun
-
Tension du chauffage de la cabine230 V 230 V
-
Prise de force1 × monophasé (10 A, 230 V, 2,23 kW) 1 × triphasé (4 A, 400 V, 2,8 kW)
Train de roulement
-
Vitesse de translation - 1er étage - Maximum0.68 1.1
-
Vitesse de translation - 2e étage - Maximum0.99 1.6
-
Force de traction maximale661160 lb 2942 kN
-
Pente - Entraînements de translation - Maximum38.8 38.8
-
Patins de chaîne - Par côté42
-
Galets inférieurs - Par côté7
-
Rouleaux de support - Par côté2 plus un patin entre les deux
-
Entraînements de translation - Par côtéUne transmission à trains planétaires avec deux moteurs à pistons axiaux bi-étagés
-
Frein de stationnementFrein multidisques humide, à ressort/à détente hydraulique
Avantages
Les ententes de valeur pour les clients Cat® simplifient la gestion de votre équipement grâce aux entretiens planifiés, des pièces d’origine, l’expertise de votre concessionnaire et un suivi de la santé de vos machines pour réduire les coûts et prolonger leur durée de vie. Les plans sont personnalisés et offrent des options gérées par le client (Fonctionnel), par le concessionnaire (Performance) ou axées sur la protection (Confiance). Avec Toromont Accélération+, exclusif aux ententes de valeur pour les clients Cat®, vous profitez de pièces livrées le lendemain, de réparations en deux jours et de Crédits Cat® en cas de retard, pour éliminer les temps d’arrêt imprévus.
SÉCURITÉ
- Excellente visibilité grâce à la position de la cabine, qui offre une vue dégagée sur les zones d'excavation et de chargement, une vitre au sol qui offre une vue sur les chaînes, un éclairage à diode et une centrale de surveillance avec caméra Vision 360 de série.
- Échelle de sortie d'urgence avec porte à fermeture automatique située à proximité directe de la cabine.
- Accès plus sûr grâce à une échelle d'accès motorisée, placée à 45° avec abaissement d'urgence au moyen d'un accumulateur d'azote, qui garantit que l'échelle reste opérationnelle, même lorsque la machine est éteinte.
- Entretien électrique et/ou mécanique plus sûr grâce à un contacteur d'isolation de la batterie verrouillable.
- Entretien plus sûr grâce à l'amélioration de l'étanchéité entre les moteurs et les pompes hydrauliques, un meilleur acheminement et la séparation des canalisations hydrauliques et des câbles électriques.
CABINE DU CONDUCTEUR
- Niveau de confort supérieur pour le conducteur grâce aux sièges chauffants et refroidissants et manipulateurs intégrés Cat de nouvelle génération.
- Cabine à trois sièges innovante et brevetée, comprenant un siège de taille normale surélevé pour le formateur et un bureau pour l'ordinateur portable.
- Circuit de climatisation nouveau et amélioré.
- Une réduction du bruit et un meilleur contrôle de la température grâce à une isolation supérieure.
- Assistance du conducteur améliorant la productivité – Commande améliorée du mouvement, qui réduit la fatigue et aide les conducteurs inexpérimentés à charger des matériaux en toute confiance.
FIABILITÉ ET LONGUE DURÉE DE VIE
- Structures améliorées, incluant des superstructures de poids accru et renforcées et une épaisseur accrue à plusieurs emplacements.
- Prolongation de la durée de vie de 33 % pour une nouvelle couronne d'orientation plus large.
- Nouveau train de roulement doté de composants, d'un châssis et d'un circuit électronique à longue durée de vie.
- Nouveau châssis des chaînes et train de roulement Cat avec galets extra-robustes, roues folles extra-robustes, chaîne extra-robuste et tension des chaînes.
- Les flexibles Cat hautes-performances fonctionnent plus de 10 000 heures sans aucune fuite hydraulique.
- Un système électronique Cat éprouvé et validé, disposant de fonctionnalités de connectivité de pointe et d'offres Cat MineStar™ Health intégrées.
- Un circuit de refroidissement d'huile indépendant qui protège et prolonge la durée de vie des composants hydrauliques en conservant l'huile à une température optimale.
PERFORMANCE ET PRODUCTIVITÉ
- Efficacité accrue jusqu'à 5 % grâce à une optimisation hydraulique, qui affecte de manière dynamique des pompes individuelles ou des groupes de pompes afin de fournir le débit et la pression exacts nécessaires à chaque fonction hydraulique.
- Un déplacement de la flèche plus rapide grâce à l'utilisation de soupapes à flotteur plutôt que de pompes pour abaisser la flèche.
- Temps de cycle plus rapides et meilleur rendement énergétique grâce à un circuit d'orientation fermé, ce qui génère aussi moins de chaleur.
- Meilleure maîtrise du conducteur grâce à cinq circuits hydrauliques qui permettent le contrôle simultané de deux mouvements de vérin, de deux mouvements de translation et de l'orientation.
- Fonctionnement de pelle butte plus sûr, plus simple et plus rapide grâce à une conception de pelle butte TriPower unique, qui génère un effet de levier mécanique et un contrôle supérieurs.
- Productivité accrue et disponibilité supérieure grâce aux deux moteurs, qui permettent jusqu'à 65 % de pleine capacité de production avec un seul moteur.
GODETS ET OUTILS D'ATTAQUE DU SOL
- Godets et outils d'attaque du sol conçus pour optimiser la longue durée de vie et la productivité et idéalement adaptés à votre pelle et à votre application.
- Intégrés pour fonctionner en tant qu'élément d'un circuit de la machine, ce qui vous permet d'obtenir un niveau de productivité optimal et de minimiser le coût par tonne.
- Variété de tailles et de masses volumiques de matériaux pour une adaptation idéal à votre pelle et votre application.
- Obtenez une charge utile optimale en combinaison avec des outils d'attaque du sol Cat et des composants d'usure.
- Ensembles d'usure qui protègent votre investissement, notamment un matériau de renfort spécial et une protection de lèvre, des carénages d'ailerons et des carénages de talon.
CONNECTIVITÉ & TECHNOLOGIE
- Connectivité accrue grâce à un système Product Link™ Elite amélioré, qui augmente la disponibilité des données fournies par la 6060.
- Avantages supplémentaires en termes de performances et de fiabilité grâce à l'intégration de composants électroniques éprouvés et validés par Cat.
- Circuits électroniques intégrés intuitifs et informatifs qui permettent aux conducteurs d'être plus productifs.
- Amélioration des capacités de diagnostic et des fonctions de dépistage des pannes détaillées grâce au système de surveillance et de diagnostic installé en usine.
- Des fonctionnalités de connectivité et les offres les MineStar™ Health Cat intégrées proposent une approche proactive de l'entretien.
FACILITÉ D'ENTRETIEN
- La station d'entretien au niveau du sol permet d'accéder facilement à des fonctions utilisées quotidiennement, telles que l'huile hydraulique, l'huile pour boîtier de pivotement, l'huile de boîte d'engrenages de la pompe et la graisse. La station d'entretien est aussi équipée d'un dispositif d'arrêt d'urgence et d'un connecteur de charge de batterie Cat.
- Plus d'espace dans le compartiment d'entretien, accès simplifié aux boîtiers de pivotement, au distributeur rotatif, au refroidisseur d'huile, etc.
- La disposition claire des composants sur la superstructure facilite l'accès et l'entretien.
- Ensembles de flexibles qui peuvent être construits en local à l'aide de tous les matériaux Cat.
- Accès à l'appareil électronique ET CAT qui permet au personnel d'entretien du concessionnaire de diagnostiquer et d'éviter plus facilement les problèmes.
DURABILITÉ
- Les moteurs électriques utilisent efficacement la puissance et ne produisent aucune émission de carbone.
- Moins de chaleur et efficacité accrue grâce au circuit d'orientation fermé.
- Réduction des coûts d'exploitation grâce à une similitude accrue des systèmes et des composants, ainsi qu'une réduction des numéros de pièce uniques.
- Préservation des matières premières, conservation de l'énergie et réduction des émissions par l'intermédiaire du programme Cat Reman qui restaure des composants en fin de vie à l'état comme neuf.
Équipements
Circuit électrique haute tension
Armoire de contacteur haute tension sous pression : – Contacteur de frein de charge – Fusibles principal, de moteur et du transformateur – Transformateurs de tension et de courant – Contacteurs sous vide pour la commande du moteur – Détection d'anomalie de masse – Transformateur auxiliaire
Sécurité et protection
Contacteurs d'arrêt d'urgence : 2 dans la cabine, 5 dans le module d'alimentation, 1 dans la station d'entretien au niveau du sol, 1 par corde de déclenchement accessible au niveau du sol
Divers
Autocollants ISO ou ANSI
Circuit hydraulique
Optimisation hydraulique
Système électrique basse tension
2 batteries
Train de roulement
Chaînes extra-robustes avec patins de chaîne à double arête moulés
Système de graissage automatique
Conteneur de graisse rectangulaire (remplissage via le bras d'entretien)
Poste de conduite
Système de chauffage/ventilation/climatisation à entraînement hydraulique double
Accessoire avant
Orifices d'accès pour l'entretien des deux côtés de la flèche et du bras (FS et BH)
Entretien et maintenance
Intervalle entres vidanges d'huile hydraulique – 10 000 heures
Technologie Cat
Cat Payload
